Осушитель для компрессора - важнейший элемент рабочей пневмосети. Он предназначен для удаления влаги из сжатого воздуха. В процессе сжатия, влага, содержащаяся в воздухе, никуда не иcчезает. Она может накапливаться в пневмолинии, приводя к поломкам оборудования, понижению износостойкости приборов, раннему выходу их из строя, серьезному повышению затрат на производство, снижению качества некоторых видов работ.. Для многих приборов и производств, использующих сжатый воздух, наличие в пневмосети влаги недопустимо. Критично к содержанию влаги в пневмолинии относятся приборы медоборудования. Влага может испортить качество пескоструйных и окрасочных работ, работ по приданию формы тем или иным материалам.
Варианты установки осушителей для пневмосетей
Существует два типа установки:
- Централизованная схема;
Установка одного осушителя для нескольких компрессоров. Недостаток схемы - ненадежность. В случае поломки осушителя, все приборы пневмосети лишатся качественного сухого воздуха. Преимуществом - экономия денег при установке одного крупного осушителя вместо нескольких малых. - Децентрализованная схема.
Недостаток - дороговизна. Преимущества: схема удобна при различных требованиях устройств пневмосети к качеству сжатого воздуха, нет риска, связанного с зависимостью всех потребителей сжатого воздуха от одного центрального осушителя. Децентрализованная система обладает большей индивидуальностью. Позволяет выбрать необходимый тип осушителя для каждого потребителя сжатого воздуха в отдельности.
Виды осушителей сжатого воздуха
Осушители делятся по типу на:

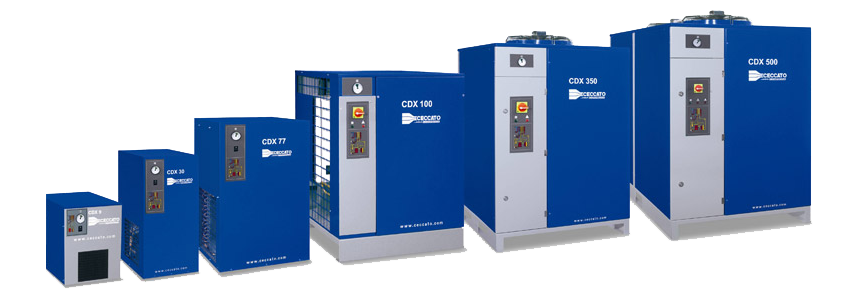

Рефрижераторные осушители - лидеры среди осушительных систем. Удаление влаги из воздуха происходит с помощью охлаждения. В процессе охлаждения выделяется конденсат. В дальнейшем он удаляется из пневмосистемы.
Плюсами осушителя рефрижераторного типа считаются:
- Отсутствие необходимости в регулярном обслуживании.
- Отсутствие потерь объема сжатого воздуха при осушке.
Минусы осушителей рефрижераторного типа:
- Непригодность к использовании при работе над производством сжатого воздуха для приборов и работ с завышенными требованиями к проценту влажности сжатого воздуха.
- Непригодность для работы с сжатым воздухом низкой температуры.
Рефрижераторные осушители - решение большинства производств, расположенных в отапливаемых помещениях. Точка росы данных приборов - +3°С.
Адсорбционные осушители – используются на производствах с повышенные требования к качеству сжатого воздуха. В конструкции такого оборудования есть две, поочередно работающие, колонны. Во время работы одной из колонн, вторая – регенерирует, избавляя используемый осушителем адсорбент от влаги. Смена работ колонн происходит либо согласно показателю таймера, либо согласно показателю датчика, система которого анализирует насыщенность адсорбента влагой.
Все адсорбционные осушители делятся на:
- Осушки с холодной регенерацией: дешевы, потребление на регенерацию составит 15-20% от общего объема обрабатываемого сжатого воздуха.
- Осушительные системы с горячей регенерацией: дороги, потребление на регенерацию составит всего от 3 до 5 % обрабатываемого сжатого воздуха.
Приобретение осушек с горячей регенерацией более выгодна за счет меньших потерь давления в период регенерации. Регенерация системы холодного цикла потребует значительного объема воздуха. Из-за потерь в поставках сжатого воздуха, возникнет необходимость в покупке компрессора большей производительности. Компрессор большей производительности потребует больших затрат энергии на обеспечение своей работы. В итоге расходы на производство существенно возрастут.
Плюсы адсорбционных осушиетелей:
- Высокое качество очистки воздуха.
- Возможность работать с сжатым воздухом низких температур.
- Редкая необходимость в замене расходника – адсорбента. Заменять адсорбент в осушителе необходимо раз в 5 лет, после чего осушитель можно использовать в работе.
Минусы:
- Потеря объема воздуха в результате регенерации.
- Необходимо установить систему воздушных фильтров перед осушкой, для более тщательной очистки сжатого воздуха от частиц масла и твердых примесей, снижающих время использования адсорбента осушителя.
Адсорбционные осушители могут иметь следующие точки росы: -20°С, -40°С, -70°С.
